Главная \ Каталог \ Водяное/пенное пожаротушение \ Комплексные решения \ Модульная пожарная насосная установка

Модульная пожарная насосная установка

Сертификат ССРП-RU.ЧС13.Н.00290

Декларация о соответствии ТС N RU Д-RU.АЛ92.В.16905

Экспертное заключение на сейсмоударопрочность

Модульная пожарная насосная установка предназначена для подачи огнетушащего вещества в сети противопожарного водоснабжения для внутреннего и наружного пожаротушения зданий и сооружений, технологического оборудования, складов и т.д.

Исполнение:

- Стандартное;

- Сейсмоударопрочное.

Гарантийный срок - 2 года.

Для комплексного решения подачи ОТВ в АУП рекомендуем приобрести:

• модульная пожарная насосная установка с автоматикой (МПНУ);

• модуль узлов управления (МУУ);

• дренажный узел;

• узел подключения передвижной пожарной техники;

• автоматика.

Стоимость МПНУ зависит от конфигурации АУП: количество секций, наличие СПЖ, наличие резервуара и др.



Конфигуратор насосных станций

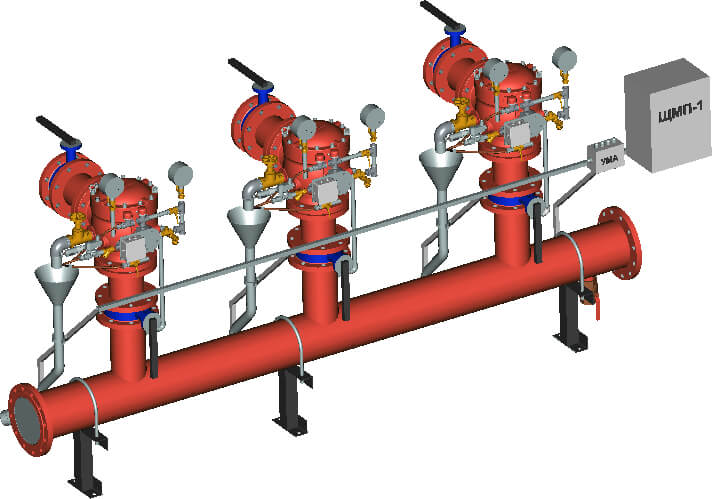

Модуль узлов управления

Модуль подачи пенообразователя

"Конфигуратор насосных станций" v.0.0.7
(скачать программупросмотр руководства)
Модуль узлов управления Модуль подачи пенообразователя

Варианты комплектации

Модель МПНУ определяется конструктивной архитектурой, наличием жокей-насоса и другими дополнительными опциями

Исполнение 1

Исполнение 2.1

Исполнение 2.2

Источник водоснабжения - резервуар, спринклерная и дренчерная система пожаротушения.

Источник водоснабжения - водопровод (Р=1,5-6 кг/см2), дренчерная система пожаротушения.

Источник водоснабжения - водопровод (Р=1,5-6 кг/см2), спринклерная система пожаротушения (Р до 16 кг/см2).

- Основной насос;

- Резервный насос;

- Жокей-насос с гидропневмобаком;

- Трубопроводная обвязка;

- Средства измерения давления;

- Шкаф управления насосом-ШУН;

- Шкаф управления и контроля автоматики-ШУК;

- Рама;

- Защита от сухого хода (Устройство контроля уровня жидкости УКУ-1).

- Основной насос;

- Резервный насос;

- Трубопроводная обвязка;

- Средства измерения давления;

- Шкаф управления насосом-ШУН;

- Шкаф управления и контроля автоматики-ШУК;

- Рама;

- Защита от сухого хода (Преобразователь избыточного давления).

- Основной насос;

- Резервный насос;

- Жокей-насос с гидропневмобаком;

- Трубопроводная обвязка;

- Средства измерения давления;

- Шкаф управления насосом-ШУН;

- Шкаф управления и контроля автоматики-ШУК;

- Рама;

- Защита от сухого хода (Преобразователь избыточного давления).

Особенности применения

• Использование в качестве повысителей давления для секций пожаротушения верхних отметок высотных сооружений

• Упрощенная строительная подготовка помещений

• Возможность размещения на технологических этажах

• Компактность размещения

• Улучшенная антикоррозионная защита



Контроль работоспособности

– Автоматическое переключение основного насоса на резервный насос при неисправности первого;

– Встроенная система распознавания сухого хода с автоматическим отключением при отсутствии воды;

– Визуальное отображение состояния системы.

Регулирование

– Полностью автоматическое управление насосами посредством сравнения заданных и фактических значений;

– Возможность свободного выбора режима работы насосов (ручной, выкл., автоматический).

Монтаж

– Установлена на единой фундаментальной раме, готова к подключению на объекте;

– Возможность монтажа и сборки на месте в условиях действующего производства.



Концепция изделия

• Заводская крупно-агрегатная сборка

• Приемо-сдаточные испытания

• Типовые гидравлические схемы

• Типовые принципиальные электрические схемы

• Техническая поддержка при проектировании и монтаже

• Поставка под заказ

• Возможность индивидуальных вариантов комплектации

• Заводская система менеджмента качества

• Заводская гарантия на все смонтированное оборудование и установку в целом

Изделие сертифицировано (cертификат системы менеджмента качества на соответствие ГОСТ Р ИСО 9001-2011).

Сборка установки пожаротушения производится по техническому заданию заказчика по схеме:

1. От заказчика поступает заявка с техническим заданием (по прилагаемой форме). Задание необходимо отправить на электронную почту: cto3@sa-biysk.ru или на тел/факс: (3854) 32-41-97 / 98.

2. Специалисты ЗАО «ПО «Спецавтоматика» бесплатно осуществляют подбор модульной пожарной насосной установки.

3. На основании заявки с техническим заданием заказчику направляется коммерческое предложение, предложение с указанием технических данных, цены и сроков выполнения заказа.

4. Предоплата 50%, срок поставки от 65 дней со дня предоплаты.

Возможность комплектации шкафов управления под требования потребителя с индивидуальной настройкой программного обеспечения:

• возможность регистрации результатов работы МПНУ и ведение протокола событий;

• возможность интеграции в общую систему пожаротушения с передачей данных по открытому протоколу MODBUS RTU;

• дистанционный запуск и управление по интерфейсу RS485;

• непрерывный контроль работоспособности и диагностика неисправностей всех элементов системы

• простота и обслуживании за счет визуального отображения состояния системы.

Модульные пожарные насосные установки оснащены индивидуально подобранными шкафами управления с жидкокристаллическими экранами (с фоновой подсветкой) для индикации эксплуатационных параметров, параметров регулятора, рабочего состояния насосов, сообщений об ошибке и данных памяти истории и др.



 Шкаф управления насосами ШУН

Шкаф управления и контроля ШУК

Шкаф управления и сигнализации ШУС

Автоматический и ручной пуск электродвигателей насосов (RS-485; протокол MODBUS RTU)
 Шкаф управления и контроля
ШУК

Управление автоматикой пожаротушения в дренчерных и спринклерных установках водяного и пенного пожаротушения (RS-485; протокол MODBUS RTU)
 Шкаф управления и сигнализации ШУС
Дистанционное управление, отображение информации и звуковая сигнализация о состоянии насосной станции пожаротушения (RS-485; протокол MODBUS RTU)

Шкаф управления электрозадвижками ШУЗ

Шкаф автоматического ввода резерва АВР

Шкаф управления дренажным насосом ШУДН

 Шкаф управления электрозадвижками ШУЗ
Управление задвижками с электроприводом (RS-485; протокол MODBUS RTU)
 Шкаф автоматического ввода резерва АВР
Автоматическое включение резервного питания потребителей нагрузки при пропадании напряжения от основного источника питания
 Шкаф управления дренажным насосом ШУДН
Управление дренажным насосом: подача и отключение напряжения в цепи питания электродвигателя насоса мощностью до 1 кВт
Цена по запросу
